جزئیات محصول:
پرداخت:
|
نام: | دستگاه گیره شینه | پرچین: | پرچین خودکار |
---|---|---|---|
تابع: | مونتاژ اتوبوس از نوع چهار تکه | Max. حداکثر Busbar Height ارتفاع شینه: | 330 میلی متر |
حداکثر طول شینه: | 6000 میلی متر | راندمان کاری: | حدود 3000mm/4min |
طول قسمت معکوس: | 4500 میلی متر | طول ایستگاه عملیاتی دستی: | 1500 میلی متر |
قدرت: | 380~415VAC 50~60Hz 5kW | مناسب برای: | اتوبوس ولتاژ پایین |
اسم دیگر: | دستگاه مونتاژ افقی Busway | نام دیگر 2: | Plug-In Busway Machine |
نام دیگر 3: | دستگاه مونتاژ Busway ولتاژ پایین | ||
برجسته: | دستگاه گیره شینه,دستگاه پرچین برای پروفایل Busway,بستن دستگاه شینه |

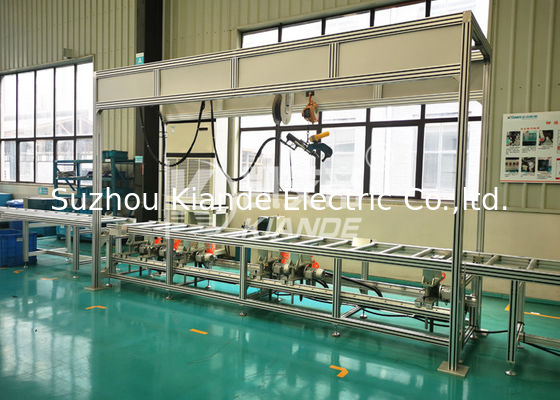

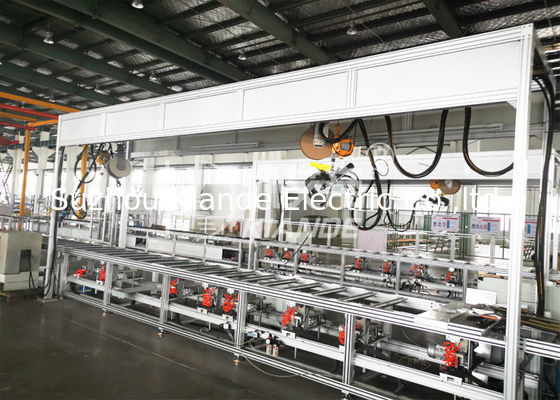

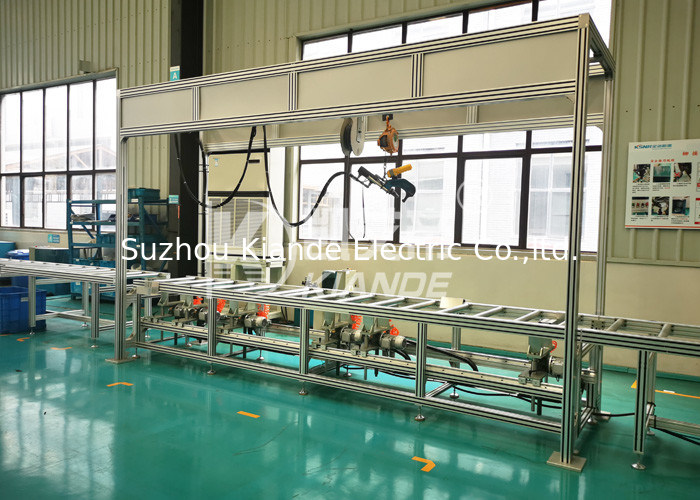

دستگاه گیره شینه برای پرچ و گیره پروفیل Busway
نمای کلی تجهیزات خط مونتاژ شینه
این تجهیزات پیکربندی ساده ای را اتخاذ می کند که به کارکنان عملیاتی کمتری نیاز دارد، اما برای دستیابی به روش های پرچ کردن شینه با کیفیت و روش تولید خوب و قابل اعتماد.
پیکربندی خط مونتاژ شینه
خط مونتاژ نیمه اتوماتیک از سه قسمت، ایستگاه پیش مونتاژ، ایستگاه برگشت اتوماتیک و ایستگاه مونتاژ لوازم جانبی تشکیل شده است.
پایستگاه مونتاژ مجدد:اپراتورها قطعات اصلی شینه را توسط فیکسچرها از قبل مونتاژ و تعمیر می کنند و شینه را به صورت دستی به ایستگاه برگشت خودکار منتقل می کنند.
آایستگاه برگشت اتوماتیک: هنگامی که شینه به ایستگاه معکوس می رسد، اپراتور باید شینه را با گیره ثابت کرده و از یک طرف شروع به پرچ زدن کند.پس از اتمام یک طرف، چرخاننده ها برای پرچ کردن طرف دیگر 180 درجه معکوس می شوند.
آایستگاه مونتاژ لوازم جانبی: پس از پرچ شدن شینه، اپراتور لوازم جانبی شینه را در این ایستگاه مونتاژ می کند.
مزیت - فایده - سود - منفعت:
صرفه جویی در کار و اطمینان از موقعیت پرچ
اطلاعات تجهیزات در خط مونتاژ شینه نیمه اتوماتیک
خیر | مولفه های |
مدل | KD-ZDX/H-4-6 (4.5) |
حداکثرارتفاع شینه |
330 میلی متر (تک لایه) |
حداکثرطول شینه |
6000 میلی متر |
راندمان کاری |
حدود 3000mm/4min |
ماشین پرچین | مشمول |
طول قسمت معکوس |
4500 میلی متر |
شماره های دستگاه بالابر دستی |
3 تکه |
طول ایستگاه عملیاتی دستی |
1500 میلی متر |
مواد آویز | آویز آلومینیومی |
نوع پرچین | پرچین دستی |
قدرت | 380~415VAC 50~60Hz 5kW |
ابعاد تجهیزات | L18000mm*W800mm*H1900mm |
