جزئیات محصول:
پرداخت:
|
| گواهی: | ISO9001 | مدل: | KDT-15-5 |
|---|---|---|---|
| جاری: | 0-100A | اندازه شینه: | 4/5 میلی متر |
| تایپ کنید: | شاخه شینه جمع و جور | طول عمر: | 4 سال |
| برجسته: | پین های مس سوکت 200bar Busbar,پین های مس سوکت 100bar busbar,ISO9001 مس busbar contactor |
||

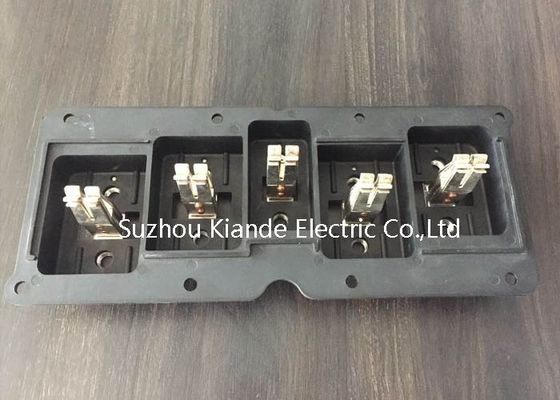

پایه های مضاعف Busbar Socket مس لوازم جانبی Busbar انگشتان خنجر را وصل می کند
| مدل | جاری | اندازه شینه | تایپ کنید | تذکر |
| KDT-15-5 | 0-100A | 4/5 میلی متر | شاخه شینه جمع و جور | نوع T |
| KDT-18-5 | 100-200A | 4/5 میلی متر | شاخه شینه جمع و جور | نوع T |
| KDT-22-5 | 250-350A | 4/5 میلی متر | شاخه شینه جمع و جور | نوع T |
| KDT-30-5 | 400-630A | 4/5 میلی متر | شاخه شینه جمع و جور | نوع T |
| KDT-15-6 | 0 ~ 200A | 6 میلی متر | شاخه شینه جمع و جور | نوع T |
| KDT-18-6 | 250-350A | 6 میلی متر | شاخه شینه جمع و جور | نوع T |
| KDT-28-6 | 400-630A | 6 میلی متر | شاخه شینه جمع و جور | نوع T |
| KDF-125 | 0-125A | فاصله 19 فاز ، فاصله 22 فاز ، فاصله 26 فاز بالاتر |
شاخه شینه بادی | نوع F |
| KDF-160 | 125 ~ 160A | شاخه شینه بادی | ||
| KDF-250 | 160-250A | شاخه شینه بادی | ||
| KDF-630 | 315 ~ 630A | شاخه شینه بادی |
راهنمای نصب واحد شیر خاموش (نوع پلاگین)
دو نوع واحد plug-in tap-off وجود دارد:
1) واحد خاموش اتصال بدون سیستم بستن اتوماتیک.
2) واحدهای tap-off با سیستم بستن اتوماتیک.
مرحله 1: درپوش واحد ضربه بزنید را باز یا بردارید.
مرحله 2: دستگاه محافظ را در واحد خاموش نصب کنید.
مرحله 3: محافظت IP را در خروجی جز run اجرا شده بردارید.
مرحله چهارم: غده های کابل خروجی را آماده کرده و کابل ها را به واحد خاموش وصل کنید.
مرحله 5: خاموش بودن دستگاه محافظ را بررسی کنید و واحد ضربه خاموش را از نظر ابزار و اشیایی که ممکن است در داخل واحد خاموش باقی مانده باشد ، به دقت بررسی کنید.
مرحله 6:قسمت عقب واحد خاموش را روی م .لفه اجرا قرار دهید.
مرحله 7: واحد خاموش را به جز. اجرا وارد کنید.
مرحله 8: با استفاده از دسته قفل واقع در داخل واحد خاموش ، واحد خاموش را روی م runلفه اجرا قفل کنید
مرحله 9: با استفاده از مکانیزم ثابت ، واحد خاموش کردن را روی م componentلفه اجرا ایمن کنید.
مرحله 10: درپوش واحد خاموش را ببندید.سیستم و بار آماده انرژی هستند.
