جزئیات محصول:
پرداخت:
|
| گواهی: | ISO9001 | نام: | لینک هادی مس Busduct |
|---|---|---|---|
| جاری: | 0-100A | اندازه شینه: | 5 میلی متر |
| تایپ کنید: | شاخه شینه جمع و جور | طول عمر: | 4 سال |
| برجسته: | M12 Belle Spring Washer,5mm Belleville Spring Wash,belleville disc spring Busbar Joint Pack |
||

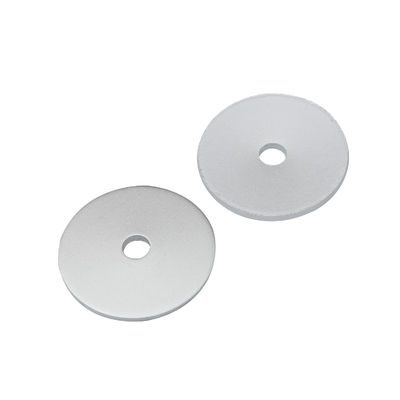

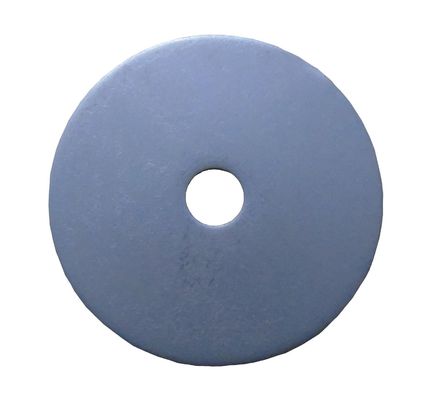

M12 Belleville واشر فنری نصب شده در بسته مشترک Busbar برای سیستم فشرده باسودکت
| مدل | جاری | اندازه گذرگاه | تایپ کنید | تذکر |
| KDT-15-5 | 0-100A | 4/5 میلی متر | پلاگین باسبار جمع و جور | نوع T |
| KDT-18-5 | 100-200A | 4/5 میلی متر | پلاگین باسبار جمع و جور | نوع T |
| KDT-22-5 | 250-350A | 4/5 میلی متر | پلاگین باسبار جمع و جور | نوع T |
| KDT-30-5 | 400-630A | 4/5 میلی متر | پلاگین باسبار جمع و جور | نوع T |
| KDT-15-6 | 0 ~ 200A | 6 میلی متر | پلاگین باسبار جمع و جور | نوع T |
| KDT-18-6 | 250-350A | 6 میلی متر | پلاگین باسبار جمع و جور | نوع T |
| KDT-28-6 | 400-630A | 6 میلی متر | پلاگین باسبار جمع و جور | نوع T |
| KDF-125 | 0-125A | فاصله فاز 19 ، فاصله فاز 22 ، فاصله فاز 26 بالا |
دوشاخه باس ایر | نوع F |
| KDF-160 | 125 ~ 160A | دوشاخه باس ایر | ||
| KDF-250 | 160-250A | دوشاخه باس ایر | ||
| KDF-630 | 315 ~ 630A | دوشاخه باس ایر |
جزء مشترک Busduct چیست؟
بلوک مفصل توسط یک / دو پیچ برشی قابل کار است.
مونتاژ مشترک را می توان در هر زمان در شرایط نصب حذف یا نصب کرد.
واشر فنری دیسک در مفصل Uniblock برای توزیع یکنواخت فشار استفاده می شود.
گشتاور توصیه شده برای سفت شدن 7 کیلو متر بر متر است.
این اتصالات به طور خاص برای انعطاف پذیری حرارتی شینه ها و محفظه طراحی شده اند.
راهنمای نصب مفصل Busduct
مرحله 1: قبل از نصب بسته اتصال Busduct ، پشته مفصل صحیح (4W یا 5W) و جهت فاز آن را عاج کنید
مرحله 2: هر دو ترمینال busduct را با اتصال پشته مشترک تراز کنید و وصل کنید.
مرحله 3: متوقف کننده پشته مشترک یک دستورالعمل را برای اطمینان از سطح تماس کامل هادی های همپوشان عمل می کند.
مرحله 4: پیچ دو سر را با استفاده از آچار سوکت تا برش سر خارجی جدا کنید.
مرحله 5: روکش های بسته بندی مفصل را در دو طرف قسمت اتصال مفصل قرار دهید و همه پیچ ها و مهره ها را با آچار سوکت محکم کنید.
سیستم بارگیری باسبار یک سیستم توزیع نیروی الکتریکی با استفاده از شینه مس یا آلومینیوم با محفظه های مناسب و میزان محافظت مناسب برای جلوگیری از آسیب دیدن کابل ها در اثر اجسام خارجی است.... سیستم خنک کننده بسیار بهتر از سیستم کابل کشی سنتی است.
