جزئیات محصول:
پرداخت:
|
| نام: | اتصال باسبار | تابع: | اتصال بین دو قطعه سیستم باسداکت |
|---|---|---|---|
| جاری: | 400A-2000A | فاصله فاز: | 16 میلی متر، 24 میلی متر |
| طرح: | طرح یک پیچ | گواهی: | ISO9001 |
| نوع: | هادی آلومینیومی | طول عمر: | 4 سال |
| برجسته کردن: | اتصال شینه فشرده,اتصال شینه هادی آلومینیومی,اتصال شینه توزیع یکنواخت |
||

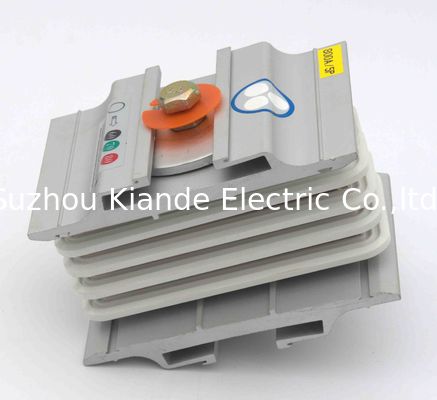

بلوک اتصال شینه فشرده برای اتصال سیستم اتوبوس راه ساندویچی با طرح های آمپر مختلف
اتصال Busduct برای اتصال دو عنصر از سیستم های شینه استفاده می شود، می توان آن را در حالت نصب شده بدون جدا کردن بخش ها یا عناصر مجاور نصب و یا جدا کرد. .صفحات جانبی سنگین و واشرهای Belleville توزیع یکنواخت فشار را تضمین می کنند.مفاصل را می توان به راحتی با کمک یک آچار در یک طرف محکم کرد.
|
خیر |
پارامتر |
|
نام محصول |
اتصال باسبار |
|
رتبه بندی فعلی |
400A-4000A |
|
مواد |
مس یا آلومینیوم |

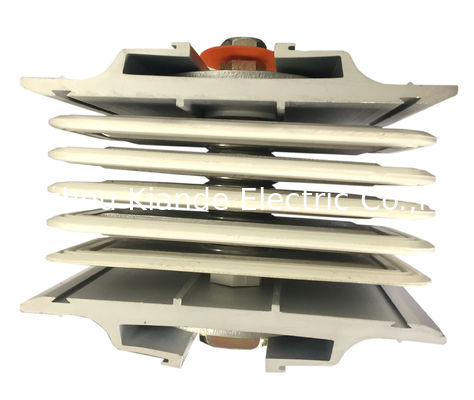

مفصل باسداکت
این طراحی پشته مشترک سطح تماس بزرگتر هادی ها را به منظور کاهش تلفات برق و بهبود عملکرد خنک کننده در نظر گرفته است.
پیچ های اتصال دو سر به همراه واشر Belleville فشار کافی مورد نیاز برای محکم کردن هر اتصال را تضمین می کنند.
پیچ اتصال دو سر نیز با مقدار گشتاور خاصی طراحی شده است که به موجب آن سر بیرونی پیچ اتصال (که مانند
نشانگر سفتی) زمانی که به حد مجاز می رسد از بین می رود و این از سفت شدن بیش از حد قسمت اتصال جلوگیری می کند.
راهنمای نصب Busduct Joint
مرحله 1: قبل از نصب بسته اتصال Busduct، پشته اتصال صحیح (چه 4 وات یا 5 وات) و جهت فاز آن را شناسایی کنید.
مرحله 2: هر دو ترمینال باسداکت را با اتصال پشته مشترک تراز و وصل کنید.
مرحله 3: درپوش پشته مشترک یک راهنما برای اطمینان از سطح تماس کامل هادی های روی هم قرار گرفته است.
مرحله 4: پیچ دو سر را با استفاده از آچار سوکت ببندید تا سر بیرونی برش داده شود.
مرحله 5: پوشش های بسته اتصال را در هر دو طرف قسمت اتصال باسداکت قرار دهید و تمام پیچ ها و مهره ها را با آچار سوکتی محکم کنید.
